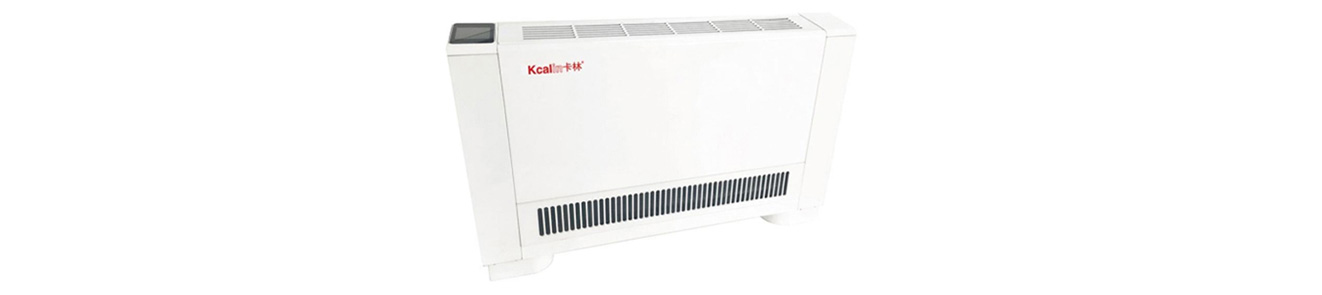

卡林立式明裝風機盤管產品特點

1）流線型設計，美觀大方。

2）節約空間：厚度150mm。

3）控制方式標準為三速開關控制，可選遙控和線控。

4）另有壁掛式可選，技術參數同下表。

5）機組左右式判斷：面對回風接管方式在左為左式，反之為右式。

立式明裝風機盤管參數

		FP-51LM	FP-68LM	FP-85LM	FP-102LM
額定風量m3/h	H	510	680	850	1020
	M	384	510	638	765
	L	258	340	425	510
制冷量	H	2680	3640	4480	5350
W	M	2270	3020	3770	4530
	L	1650	2170	2710	3250
制熱量	H	4050	5400	6750	8100
W	M	3240	4290	5370	6430
	L	2260	3000	3710	4450
功率w	H	51	62	71	94
噪聲dB(A)	H	39	41	43	45
電源		220-240V/1P/50Hz
盤管使用壓力		1.6Mpa
進出水管接口		Rc3/4（內螺紋）
凝結水接口		Φ20mm
水量Kg/h	H	520
水阻Kpa	H	5.9	11.9	19.7	31.9
重量kg		19	21	22	27

續表

		FP-136LM	FP-170LM	FP-204LM
額定風量m3/h	H	1360	1700	2040
	M	1020	1275	1530
	L	680	850	1020
制冷量	H	7180	8950	10600
W	M	6040	7515	8350
	L	4340	5420	6050
制熱量	H	10800	13500	16200
W	M	8580	10720	13380
	L	5950	7450	9580
功率w	H	124	152	188
噪聲dB(A)	H	46	48	50
電源		220-240V/1P/50Hz
盤管使用壓力		1.6Mpa
進出水管接口		Rc3/4（內螺紋）
凝結水接口		Φ20mm
水量Kg/h	H	520
水阻Kpa	H	37.8	24.2	29.4
重量kg		39	47	49

備注：

1.冷量測定工況：進風干球溫度27℃，濕球溫度19.5℃，進水溫度7℃，出水溫度12℃；

2.熱量測定工況：進風干球溫度21℃，進水溫度60℃，供水量與供冷工況相同。

3. 聲壓級噪聲數值是在消聲室或半消聲室，在機組前方下方1米處，機組高檔運行的測試值；

4. H、M、L分別指高、中、低檔。

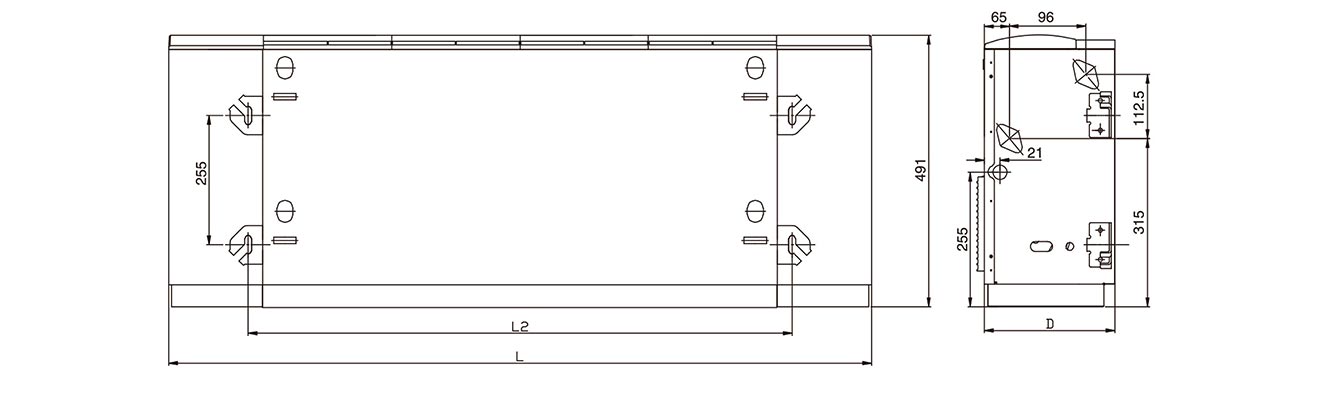

卡林明裝風機盤管外形尺寸

機組型號	FP-51LM	FP-68LM	FP-85LM	FP-102LM
L	970	1140	1170	1340
D	230	230	230	250
L2	680	850	880	1050

續表

機組型號	FP-136LM	FP-170LM	FP-204LM
L	1720	1950	2030
D	250	250	250
L2	1430	1660	1740
